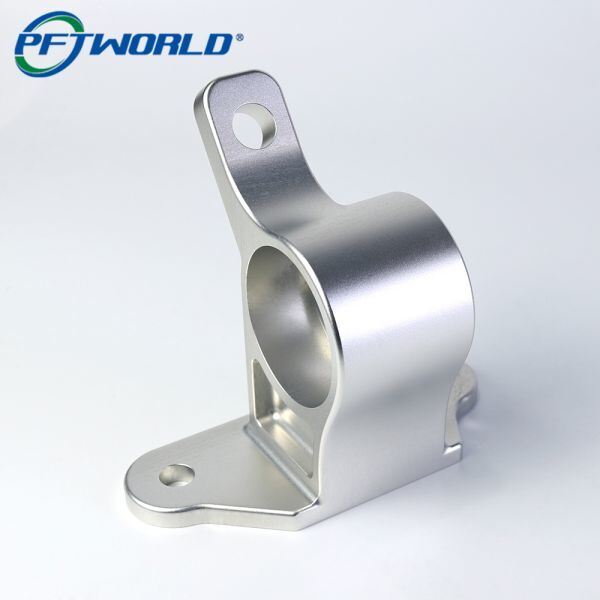

CNC 가공 산업용 금속 튜브 마운팅 브래킷

금속 튜브 마운팅 브래킷은 산업 자동화, 기계 프레임, 배관 시스템 및 구조 조립의 핵심 구성 요소입니다. 이 브래킷은 금속 튜브 및 배관 네트워크에 안정적인 지지, 정밀한 정렬 및 진동 저항을 제공합니다. CNC 가공은 산업 등급의 강도, 정확한 공차 및 맞춤형 형상을 보장하여 특수 응용 분야에 적합합니다.

이 글에서는 CNC 가공으로 내구성이 뛰어난 튜브 마운팅 브래킷을 생산하는 방법, 재료 선택, 정밀 기능 및 고성능 산업 응용 분야를 위한 공장 모범 사례에 대해 설명합니다.

재료 선택은 강도, 내식성 및 가공성을 보장합니다.

공장 팁: 스테인리스 스틸은 부식에 취약하거나 고온 환경에 선호되며, 알루미늄은 무게 감소가 중요한 경우에 사용됩니다.

CNC 가공은 맞춤형 장착 요구 사항을 충족하는 복잡한 형상 생산을 가능하게 합니다:

• 다중 장착 구멍: 프레임 또는 기계에 안전하게 부착하기 위한 구멍

• 튜브 클램프 홈: 정확한 튜브 정렬 보장

• 보강 리브: 하중 지지 용량 증가

• 모따기 모서리 및 둥근 모서리: 응력 집중 감소

정밀 가공은 ±0.01–0.02 mm 공차를 보장하며, 이는 정렬 및 진동 없는 설치에 중요합니다.

고품질 튜브 마운팅 브래킷 생산에는 여러 단계가 포함됩니다:

1. CAD 설계

   • 브래킷 형상, 구멍 패턴, 튜브 직경 맞춤 및 공차 정의

2. CAM 프로그래밍

   • 밀링, 드릴링 및 윤곽 가공을 위한 공구 경로 최적화

3. 재료 준비

   • 원자재를 대략적인 크기로 절단

4. 거친 가공

   • 마감 처리를 위한 여유분을 남겨두고 벌크 재료 제거

5. 정밀 가공

   • 정확한 공차로 구멍, 홈 및 장착 표면의 최종 밀링

6. 표면 마감

   • 디버링, 연마, 아노다이징(알루미늄) 또는 패시베이션(스테인리스 스틸)

7. 검사

   • CMM을 이용한 치수 검사, 버에 대한 육안 검사 및 표면 마감 측정

고정밀 브래킷에는 적절한 공구가 필요합니다:

• 엔드밀 및 슬롯 커터 홈 및 장착 표면용

• 드릴 비트 깨끗한 구멍을 위한 최적화된 포인트 각도

• 카바이드 또는 코팅 공구 내마모성, 특히 스테인리스 스틸에 사용

• 소프트 조 또는 맞춤형 고정구 클램핑 중 변형 방지

팁: 얇거나 가벼운 브래킷의 경우, 여러 번의 설정으로 낮은 클램핑력으로 가공하면 왜곡을 방지할 수 있습니다.

재료 및 환경에 따라 표면 마감은 다음을 개선합니다:

• 내마모성

• 부식 방지

• 외관

일반적인 옵션:

산업 등급 브래킷은 하중 하에서 일관된 성능을 요구합니다. 공장에서는 다음을 수행합니다:

• 치수 검사 CMM 또는 캘리퍼 사용

• 구멍 및 홈 확인 올바른 튜브 맞춤 확인

• 표면 거칠기 검사 (일반적으로 Ra 0.8–1.6 µm)

• 하중 테스트 (중요 응용 분야의 경우)

정확한 공차를 보장하면 안정적인 장착, 최소한의 진동 및 장기적인 내구성을 보장합니다.

• 산업 자동화 프레임: 컨베이어 라인, 로봇 팔

• 유압 및 공압 시스템: 배관 및 튜브 고정

• 기계 및 장비: 정렬 및 구조적 지지

• 에너지 및 전력 시스템: 냉각 파이프 또는 도관 장착

• 정밀 정렬 및 높은 하중 지지 능력이 필요한 맞춤형 산업 프로젝트주요 내용

맞춤형 고강도 금속 튜브 마운팅 브래킷 생산을 가능하게 합니다:정확한 튜브 배치를 위한 정밀한 구멍 및 홈 정렬

• 강화된 설계를 통한 높은 하중 지지 능력 진동 없는 성능을 위한 엄격한 공차

• (±0.01–0.02 mm) 산업 환경에 적합한 표면 마감 및 내식성

• 재료 다양성: 알루미늄, 스테인리스 스틸, 연강, 공구강

• 적절하게 가공된 브래킷은 산업 기계 및 구조 시스템에서 내구성이 뛰어나고 안정적이며 고성능인 조립

• 을 보장합니다.
