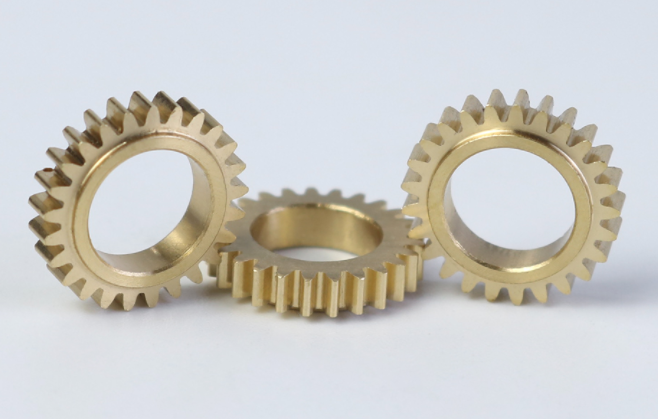

황동 기어의 전문 CNC 터닝: 정밀한 전달, 오래 지속되는 내구성

고정밀 산업용 변속기 분야에서 기어는 동력 전달을 위한 중요한 구성 요소일 뿐만 아니라 재료 선택, 제조 정밀도 및 장기적인 신뢰성이 전체 시스템의 성능과 수명에 직접적인 영향을 미칩니다. 황동은 가공성, 내마모성, 내식성, 자기 윤활성이 뛰어나 정밀 기어 제조에 이상적인 소재입니다. 그러나 탁월한 치수 안정성, 우수한 표면 조도 및 장기간 조용한 작동을 결합한 황동 기어를 생산하려면 정밀 제조 및 후처리의 성숙하고 통합된 프로세스가 필요합니다.

우리는 글로벌 산업 고객을 위한 맞춤형 CNC 회전 황동 기어 솔루션을 전문적으로 제공합니다. 재료 과학부터 정밀 가공 및 전문 표면 처리에 이르기까지 당사는 모든 장비가 가장 엄격한 산업 표준을 충족하고 자동화 장비, 정밀 기기, 밸브 시스템, 고급 소비자 제품 및 기타 분야의 까다로운 요구 사항을 충족하도록 보장하는 완벽한 내부 프로세스를 보유하고 있습니다.

핵심 장점: 재료 과학, 정밀 가공 및 성능 최적화의 통합
우리는 우수한 장비가 여러 요소가 함께 작용한 결과라는 것을 알고 있습니다. 우리는 단지 "기계"를 만드는 것이 아닙니다. 설계 상담부터 완제품 납품까지 전 과정 수행 솔루션을 제공합니다.

• 재료에 대한 전문성:우리는 주로 쾌삭 황동(예: C36000)을 사용합니다. 이는 우수한 기계적 특성을 유지하면서 업계 최고의 가공성을 제공하고 매우 높은 치수 정확도와 표면 조도를 가능하게 하여 후처리 필요성을 줄여줍니다.
• 정밀 CNC 터닝 및 성형:다축 터닝-밀링 센터를 활용하여 단일 설정으로 기어 톱니 프로파일, 내부 구멍, 단면 및 다양하고 복잡한 형상을 완성하고 동심도, 직각도 및 기타 주요 기하 공차를 최대화합니다.
• 통합 표면 처리 솔루션:기어의 적용 분야(예: 내마모성, 변색 방지, 마찰 계수 감소 또는 특정 미적 요구)에 따라 패시베이션, 니켈 도금, 크롬 도금 또는 테플론(PTFE) 코팅과 같은 전문적인 후처리를 제공하여 기능성을 향상시킵니다.
• 엄격한 품질 관리:원자재 수령부터 완제품 배송까지 모든 단계에 추적 가능한 검사 기록이 있습니다. 우리는 치수뿐만 아니라 치형 정확도, 표면 무결성 및 최종 성능에도 중점을 둡니다.

주요 통찰력:우리의 생산 데이터에 따르면 변속기 소음이나 조기 마모 문제의 95% 이상이 기어 톱니 프로파일 오류, 열악한 표면 거칠기 또는 부적절한 재료 열처리로 인해 발생할 수 있습니다. 따라서 우리는 이러한 영역에 대한 모니터링에 중점을 두고 있습니다.

통합 제조 프로세스 흐름
우리는 모든 장비가 최고 수준을 충족하도록 체계적인 접근 방식을 채택합니다.

2.1 정밀 CNC 터닝 및 톱니 성형: 정확성의 원천

• 프로세스 전략:최적화된 절삭 매개변수와 결합된 황동용으로 특별히 설계된 정밀 다이아몬드 또는 초미립자 초경 공구를 사용하면 효율적인 칩 배출과 탁월한 표면 품질(Ra 값 최대 0.4~0.8μm)이 보장되어 저소음 작업의 기반을 마련합니다.
• 매개변수 참조(C36000을 예로 사용):

마무리 터닝:절삭 속도 150-250 m/min, 이송 속도 0.05-0.15 mm/rev, 절입 깊이 0.1-0.3 mm.

치아 형성:고정밀 기어호빙이나 폼밀링을 활용하여 치형 및 피치 누적 오차를 엄격하게 제어합니다.

• 핵심 포인트:가공 후 즉시 부품을 철저히 세척하여 모든 절삭유와 황동 칩을 제거하여 부식을 방지하거나 후속 가공에 영향을 줍니다.

2.2 디버링 및 가장자리 처리: 안전과 원활한 작동 보장

모든 톱니 끝과 가장자리에서 정밀한 수동 또는 자동 디버링 및 모따기(예: C0.1-C0.3)를 수행하여 응력 집중 지점을 제거하고 부드러운 기어 맞물림을 보장하며 취급 안전성을 향상시킵니다.

2.3 표면 처리(선택 사항): 성능 및 수명 향상

• 패시베이션:투명한 보호 산화막을 형성하여 기어의 내식성을 강화하고 자연 변색을 방지합니다. 황동 본래의 색상을 유지하고 기본적인 보호 기능을 제공하기 위한 표준 선택입니다.
• 전기도금:

니켈 도금:은백색 외관으로 높은 경도, 우수한 내마모성 및 내식성을 제공합니다.

크롬 도금:매우 높은 표면 경도, 내마모성, 낮은 마찰 계수를 제공하며 밝은 외관을 제공합니다.

무전해 니켈 도금:복잡한 치형에도 균일한 코팅 적용 범위를 제공하여 우수한 부식 및 내마모성을 제공합니다.

• 테프론(PTFE) 함침 코팅:매우 낮은 마찰 계수, 우수한 건식 윤활성 및 접착 방지 특성을 제공하며 특히 유지 관리가 필요 없거나 조용한 작동 용도에 적합합니다.

2.4 품질 검사 및 성능 검증

• 치수 및 기하학적 검사:CMM(3차원 측정기) 및 기어 측정 장비를 사용하여 모든 중요한 치수, 톱니 프로파일 및 톱니 정렬 오류를 검사합니다.
• 표면 검사:현미경과 표면 거칠기 테스터를 통해 가공 품질을 평가합니다.
• 기능 테스트:요청 시 쌍메싱 테스트를 수행하여 작동 부드러움과 소음 수준을 확인할 수 있습니다.

일반적인 응용 분야

• 산업 자동화 및 로봇공학:감속기의 기어, 변속기 모듈, 정밀 포지셔닝 시스템.
• 밸브 및 유체 제어:조절 밸브, 유량계의 기어 변속기 부품.
• 의료 및 실험실 장비:진단 기기, 주입 펌프의 정밀 변속기 부품(관련 청정도 표준 준수 필요)
• 고급 소비재 및 악기:고급 시계 무브먼트의 기어, 카메라 초점 메커니즘, 악기 튜닝 손잡이.
• 전기 및 전자 장비:소형 서보 메커니즘의 기어, 고품질 잠금 장치.

비용 및 품질 관리 고려 사항
주요 비용 요인:

• 기어 복잡성: 모듈, 톱니 수, 압력 각도, 특수 톱니 형태(예: 나선형, 웜)에 대한 필요성.
• 정확도 등급: DIN, AGMA 또는 JIS 표준에 따른 요구 사항(예: DIN 등급 6 대 8).
• 재료 및 후처리: 특수 황동 합금은 비용이 더 많이 듭니다. 도금/코팅의 종류와 범위는 최종 비용에 영향을 미칩니다.
• 인증 및 추적성: 산업별 표준(예: 자동차, 의료)을 충족하는 데 필요한 문서화 및 테스트.

핵심 품질 체크포인트:

• 원료:재료 인증(밀 인증서).
• 후가공:전체 치수 검사, 주요 치형 매개변수 검사.
• 치료 후:코팅 두께 테스트(X선 형광), 내식성 테스트(예: 염수 분무 테스트), 접착력 테스트.
• 최종 배송:육안 검사, 청결도, 포장 점검.

자주 묻는 질문(FAQ)
Q1: 강철 기어에 비해 황동 기어의 장점과 한계는 무엇입니까?
A1: 장점:기계 가공이 쉽고 비용 효율적입니다. 우수한 내식성; 우수한 자기 윤활성으로 인해 작동 소음이 낮아집니다. 비자성; 전기 전도성.제한사항:강도와 경도는 강철보다 낮기 때문에 매우 높은 하중이나 충격 응용 분야에 적합하지 않습니다. 장기간의 무거운 하중으로 인해 마모될 가능성이 있습니다.

Q2: 적용 분야에 적합한 표면 처리를 어떻게 선택합니까?
A2:우선순위 요구사항에 따라 다릅니다.

• 기본 부식 방지, 원래 색상 유지:선택하다패시베이션.
• 높은 내마모성 및 내식성, 은백색 외관:선택하다니켈 도금.
• 최대 내마모성, 낮은 마찰, 밝은 외관:선택하다크롬 도금.
• 극히 낮은 마찰, 공회전 또는 접착 방지가 필요합니다.고려하다테프론 코팅.

Q3: 어떤 일반적인 공차 범위를 보장할 수 있습니까?
A3:표준 C36000 황동 기어의 경우:

• 직경 치수 공차:±0.01mm를 달성할 수 있습니다.
• 치아 프로필 오류:일반적으로 모듈 및 정확도 등급에 따라 DIN 등급 7-9 내에서 제어할 수 있습니다.
• 동심도/런아웃 공차:0.02mm 이내로 보장 가능합니다.
  견적 시 더 높은 정밀도 요구 사항을 지정해야 합니다.

당사의 가공 및 가공 능력

• 정밀 성형:다축 CNC 터닝, 터닝-밀링 복합 가공, 정밀 기어 호빙/밀링.
• 표면 처리:

기계 가공: 정밀 디버링, 연마.

화학/전기화학 처리: 패시베이션, 니켈 도금, 크롬 도금, 무전해 니켈 도금.

특수 코팅: 테플론(PTFE) 함침 코팅.

• 기타 서비스:레이저 마킹(부품 추적용), 초음파 세척.

공통재료
기계적 성능 요구 사항에 따라 황동 합금(예: C36000)을 권장할 수 있습니다.

일반적인 정확도 참조

• CNC 터닝 치수 공차: ±0.01mm ~ ±0.05mm
• 치형 정확도: 최대 DIN 등급 7(기어 사양에 따라 다름)
• 표면 거칠기: Ra 0.4μm ~ 1.6μm (공정에 따라 다름)

인증
ISO 9001:2015 품질 경영 시스템 인증.

부인 성명:여기에 설명된 공정 매개변수 및 성능은 통제된 조건에서 표준 C36000 황동을 사용한 생산 경험을 기반으로 합니다. 최적의 방법과 매개변수는 특정 부품 형상, 장비 상태, 재료 배치 및 최종 적용 요구 사항에 따라 달라질 수 있습니다. 특정 제품에 대한 프로세스 체인의 적합성을 검증하기 위해 대량 생산에 앞서 포괄적인 프로토타입 제작을 적극 권장합니다. 모든 성능 데이터는 실제 테스트를 기반으로 확인되어야 합니다.
