맞춤형 전자 금속 가공

전자제품 제조업의 세계에서, 맞춤형 전자 금속판 가공은 기능뿐만 아니라 내구성 있고 비용 효율적인 부품의 제작에 결정적인 역할을 합니다.전자제품이 점점 더 정교해지면서, 부품 생산의 정확성, 효율성 및 유연성에 대한 요구가 증가했습니다.히트 싱크장, 또는 커넥터, 엽금속 가공은 종종 제작에 선호되는 방법입니다주문 부품전자제품의 특수한 필요를 충족시키는 제품입니다.

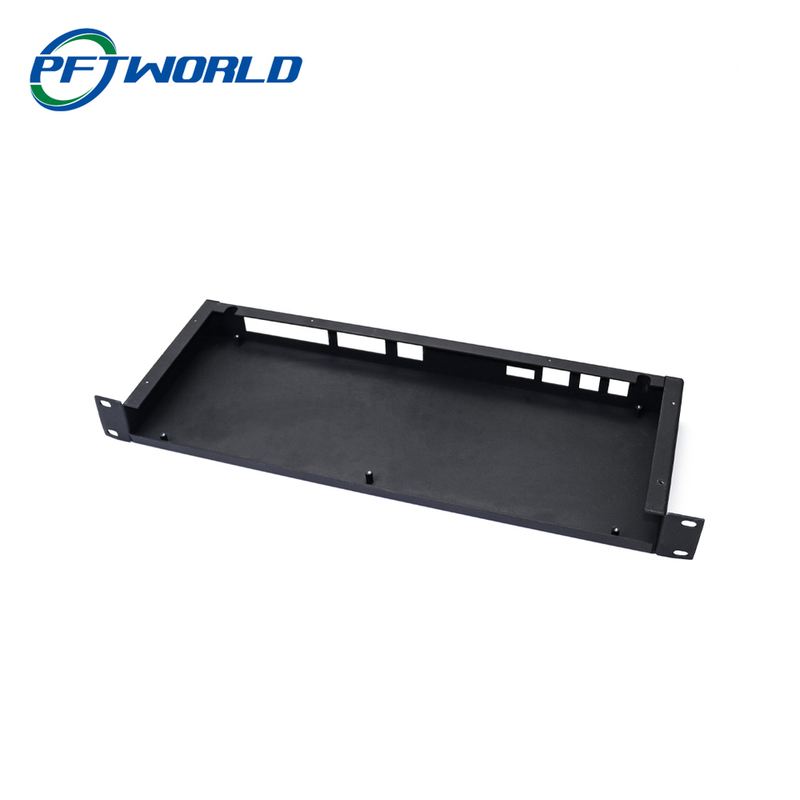

Customized Electronics Sheet Metal Fabrication with Wooden Case



맞춤형 전자 금속 가공이란 무엇인가요?


맞춤형 전자 금속 가공전자 장치 및 장비의 특수 요구 사항에 맞춘 금속 부품을 전문적으로 제조하는 것을 의미합니다. 이 과정은 전자 장치 및 장비의 특수 요구 사항에 맞춘 금속 부품을 전문적으로 제조합니다.금속판일반적으로 얇고 평평한 금속 조각은 전자제품에 사용되는 칸막이, 차시, 프레임, 커넥터 및 기타 필수 부품에 대한 정밀한 부품을 만드는 데 사용됩니다.



이 용어 "개인 맞춤"은 이러한 부품이 개별 고객 또는 프로젝트의 고유 한 요구를 충족하도록 설계되었음을 강조합니다.각 구성 요소가 전자 장치의 전체 설계와 기능에 완벽하게 적합하도록 보장합니다..사용자 정의크기와 모양, 표면 완성도, 재료 선택, 그리고 환기구, 구멍, 또는 절단과 같은 추가 기능 등 다양한 요소가 포함될 수 있습니다.



전자 금속 도판 제조 과정


전자제품용 금속판 가공은 설계 및 재료 요구 사항에 따라 몇 가지 주요 단계를 포함합니다.각 단계는 최종 제품이 엄격한 산업 표준을 충족하는지 확인하기 위해 정확하게 수행됩니다.아래는 맞춤형 전자 금속 가공에 관련된 주요 단계입니다:



1설계 및 프로토타입 제작


첫 번째 단계맞춤형 금속 판제조는 설계 단계입니다. 엔지니어와 디자이너들은 CAD (컴퓨터 지원 설계) 소프트웨어로 작업하여 부품에 대한 자세한 청사진을 만듭니다. 설계에는 모든 사양이 포함됩니다.크기와 같은, 절단 및 환기 또는 장착 구멍과 같은 기능적 요구 사항.

프로토타입 제작은 이 단계의 중요한 단계입니다. 특히 맞춤형 부품의 경우입니다.프로토타입허용합니다제조업체디자인 테스트, 장착 확인, 그리고 본격적인 생산에 들어가기 전에 기능을 평가하는 것프로토타입은 빠른 프로토타입 제작 기술 또는 금속 가죽 재료를 사용하여 초기 테스트 실행을 통해 만들 수 있습니다..



2재료 선택


전자 엽 금속 부품 에 사용 되는 재료 는 그 성능 에 매우 중요 합니다. 다른 금속 은 특정 응용 분야 에 적합 한 고유 한 특성 을 제공합니다.전자 금속판 제조에 사용되는 일반적인 재료는 다음과 같습니다.:



  • 알루미늄:가볍고, 부식 저항성 있고, 잘 전도성 있는 알루미늄은 전자 상자 및 히트 싱크에 널리 사용되고 있습니다.



  • 철강:강도와 내구성 때문에 강철은 외부 스트레스에 견딜 수 있는 전자 장치의 견고한 장막이나 프레임에 사용됩니다.



  • 스테인리스 스틸:우수한 퇴색 저항력과 내구성으로 알려진 스테인레스 스틸은 성능과 외모가 중요한 고급 전자 애플리케이션에서 사용됩니다.



  • 구리:구리의 우수한 전기 전도성은 연결 장치와 방패와 같은 구성 요소를 위한 이상적인 재료로 만듭니다.



  • 금속:철색 금속은 전도성 및 부식 저항성으로 자주 사용되며, 청동은 전자 연결 장치 및 전문 부품에서 일반적입니다.



3절단


재료가 선택되면 절단하는 것이 프로세스의 다음 중요한 단계입니다. 디자인의 복잡성과 재료의 두께에 따라 여러 가지 방법을 사용하여 금속 판을 절단합니다.



  • 레이저 절단:레이저 절단 은 고전력 레이저 빔 을 사용 하여 물질 을 녹이고, 태우거나, 증기화 하여, 부드러운 가장자리 를 가진 정밀 한 절단 을 만들어 낸다. 특히 복잡 한 모양 이나 복잡 한 디자인 에 유용 하다.



  • 워터젯 절단:워터 제트 절단 은 금속 을 절단 하기 위해 가려기 물질 과 혼합 된 고압 물 을 사용 한다. 이것은 냉면 절단 과정 이며, 이는 열 에 민감 한 재료 를 위한 이상적 인 방법 이다.



  • 펀칭:펀칭은 펀치프레스를 사용하여 금속에 구멍, 슬리트 또는 모양을 만듭니다. 이는 일관성 있는 특징을 가진 많은 양의 부품을 생산하는 비용 효율적인 방법입니다.



  • 면도:깎는 것 은 날개 를 사용 하여 금속 도판 에서 직선 이나 긴 절단 을 자르는 것 이다. 이 방법 은 단순 하고 큰 패널 을 크기로 자르는 데 이상적 이다.



4. 형성


금속 도판 을 원하는 모양 으로 잘라낸 다음, 최종 모양 으로 만들어야 한다. 도판 을 구부리거나 복잡한 기하학 이나 구조 로 형성 하는 것 을 포함 한다.일반적인 형성 과정에는:



  • 스탬핑:스탬핑 프레스 (stamping press) 는 금속 가죽을 폼 또는 도형으로 형성하기 위해 사용되며, 브래킷, 패널 또는 커버와 같은 다양한 모양을 만듭니다.



  • 굽기:이 과정에서, 프레스 브레이크 기계는 금속 판을 원하는 각도 또는 곡선으로 구부리는데 사용됩니다. 이것은 일반적으로 상자 모양의 장막이나 프레임을 만드는 데 사용됩니다.



  • 깊이 있는 그림:심층 도면은 금속을 도형으로 그리며 가구나 장치 같은 부분을 형성함으로써 심층, 홀리 구성 요소를 만드는 데 사용됩니다.



5용접 및 조립


많은 경우, 개별 부품 들 을 서로 연결 해야 합니다. 용접 과 찌르기, 나사 또는 용접 등 다른 조립 기술 들 을 사용하여 부품 을 최종 제품 으로 고정 합니다.전자 금속 가공에 사용되는 일반적인 용접 방법에는:



  • TIG (투그스텐 비활성 가스) 용접:이 방법은 울프스탄 전극을 사용하여 알루미늄이나 스테인리스 스틸과 같은 얇은 금속에 자주 사용되는 고품질의 용접을 만듭니다.



  • MIG (금속 비활성 가스) 용접:MIG 용접은 두꺼운 금속에 이상적이며 더 큰 부품이나 장막을 결합하는 데 자주 사용됩니다.



6표면 완화


엽금속 부품의 외관, 기능 및 내구성을 향상시키기 위해 표면 마무리 기술이 사용됩니다. 여기에는 다음을 포함 할 수 있습니다.



  • 파우더 코팅:금속 표면에 건조 분말의 보호 층이 적용되고, 그 다음 덥혀 내구성 있는 완성도를 형성합니다. 이 과정은 일반적으로 경사 저항을 제공하기 위해 장막과 패널에 사용됩니다.부식, 그리고 자외선 분해



  • 안오이드화:특히 알루미늄에 사용되는 고금화는 금속 표면에 보호 산화질층을 만들어 진식 저항성을 향상시키고 다채로운 마무리 효과를 얻을 수 있습니다.



  • 닦기 및 접착:반짝이는 반사 표면을 필요로 하는 부품 (예를 들어 고급 전자제품의 장식 부품) 에서, 고품질의 완성도를 만들기 위해 닦기 및 금속 접착 (니켈 또는 금 접착 등) 을 사용할 수 있다.



7검사 및 품질 관리


마지막으로, 모든 부품은 설계 사양을 충족하고 제대로 작동하는지 확인하기 위해 철저한 검사 및 품질 관리 프로세스를 거칩니다.일반적인 검사 방법에는 차원 검사가 포함됩니다., 시각 검사 및 기능 테스트를 통해 부품이 원하는 성능 및 미용 기준을 충족하는지 확인합니다.



맞춤형 전자 금속 가공의 장점


맞춤형 전자 금속판 가공은 다른 제조 기술보다 몇 가지 주요 장점을 제공합니다.



  • 정확성 및 정확성CNC 제어 프로세스는 각 부품이 전자 애플리케이션에서 요구되는 엄격한 허용을 충족시키기 위해 필수적인 최고 수준의 정밀도로 만들어지는 것을 보장합니다.



  • 내구성 과 강성:특히 철 또는 알루미늄으로 만든 엽금속 부품들은 전자 부품들을 물리적 손상이나 외부 힘으로부터 보호하기 위해 필요한 구조적 강도를 제공한다.



  • 열 관리:많은 전자 기기들은 열을 발생시키고, 맞춤화 된 금속판 부품들, 예를 들어, 히트 싱크나 환기장 같은 것들은 열을 분산시키는 데 도움이 될 수 있습니다.과열을 방지하고 장치의 신뢰성을 향상시킵니다..



  • 전기 자기 간섭 (EMI) 보호:알루미늄과 구리 같은 금속은 전자 부품의 EMI 보호에 종종 사용됩니다. 사용자 정의 된 금속 장막 또는 커버는 전자파를 효과적으로 차단 할 수 있습니다.민감한 전자제품의 간섭을 방지하기.



  • 미적 사용자 정의:커스터마이징 프로세스는 전자 제품의 브랜드와 디자인 요구 사항에 맞는 독특한 모양, 마무리 및 기능을 허용합니다.소비자 전자 제품이나 견고한 현대적인 모양, 의료 장비에 대한 산업 디자인, 맞춤화 된 금속 판은 제조업체가 미학적으로 쾌적하고 기능적인 제품을 만들 수 있습니다.



  • 비용 효율적 인 생산:설계가 완료되면, 특히 중량 생산에서 높은 양을 생산할 때, 금속 가공이 매우 효율적일 수 있다.이것은 품질을 희생하지 않고 사용자 정의 부품이 필요한 제조업체에 대한 비용 효율적인 솔루션입니다..



맞춤형 전자 금속 가공의 응용


맞춤형 전자 엽금속 부품은 다음과 같은 다양한 응용 분야에서 사용됩니다.



  • 장치:전자 회로 와 부품 을 보호 하기 위해 필수적 인 맞춤형 금속 가구 는 스마트 폰 과 노트북 컴퓨터 에서 산업 제어 시스템 까지 모든 것 에서 사용 된다.



  • 온도 방조기:열 관리는 많은 전자 장치에 매우 중요하며, 엽금속은 종종 프로세서나 전원 공급 장치와 같은 구성 요소에서 과도한 열을 분산시키는 히트 싱크를 만드는 데 사용됩니다.



  • 연결기 및 단말기:전자 커넥터와 단말기는 종종 신뢰성 있고 효율적인 전기 연결을 보장하는 맞춤형 금속 부품을 필요로 합니다.



  • 의료기기용 가루:의료 산업에서, 맞춤형 금속 엽 부품은 심장이 움직이는 장치, 진단 장비 및 휴대용 의료 기기와 같은 장치에 민감한 전자 장치를 보관하는 데 사용됩니다.



  • 소비자 전자제품:맞춤화 된 엽 금속은 일반적으로 소비자 전자제품에서 텔레비전, 게임 콘솔 및 오디오 장비와 같은 제품에서 프레임, 백플릿 및 베젤과 같은 구조적인 부품을 만드는 데 사용됩니다.



  • 자동차 전자기기:자동차 산업은 제어 상자, 센서 하우징, 전자 모듈 케이스와 같은 부품에 맞춤형 금속 판을 사용합니다.차량의 전자 장치의 보호 및 기능성 확보.



가공
CNC 턴, CNC 프레싱, 레이저 절단, 굽기, 스핀, 와이어 절단, 스탬핑, 전기 방출 가공 (EDM), 주사형조, 3D 프린팅, 급속한 프로토타입, 폼 등
재료
알루미늄: 2000 시리즈, 6000 시리즈, 7075, 5052 등
스테인리스 스틸: SUS303, SUS304, SS316, SS316L, 17-4PH 등
강철: 1214L/1215/1045/4140/SCM440/40CrMo 등
구리: 260, C360, H59, H60, H62, H63, H65, H68, H70, 청동, 구리
티타늄: F1-F5급
플라스틱: 아세탈/POM/PA/나일론/PC/PMMA/PVC/PU/아크릴/ABS/PTFE/PEEK 등
표면 처리
안오디화, 진주 융합, 실크 스크린, PVD 플래팅, 진크/닉클/크롬/티타늄 플래팅, 브러시, 페인팅, 파우더 코팅, 패시베이션, 전자 분해, 전기 롤링, 닉, 레이저/어치/그레이브 등.
용인성
±0.002 ~ ±0.005mm
표면 거칠성
민 라 0.1~3.2
인증서
ISO9001:2015,AS9100D,ISO13485:2016ISO45001:2018IATF16949:2016ISO 14001:2015로시, CE 등
